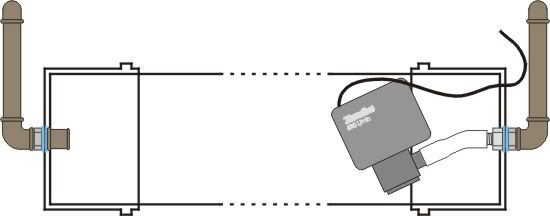

Fig 01. Visão geral do filtro. As saída e entrada de água são feitas através de canos de PVC. Ambas devem estar no centro de cada cap. Note que a saída do fio de energia da bomba submersa é feita pelo cap, e não pelo cano, dessa forma, ao se retirar o cap, a bomba sai junto com ele. Os furos para a passagem dos nipels nos caps são feitos com uma ferramenta pra se fazer furos grandes em madeira, chamada de broca chata. Essa ferramenta é adaptada a furadeira, e deve ser comprada na mesma medida do nípel. Assim consegue-se fazer o furo na medida certa, sem correr riscos de fazer um furo grande demais, e ocorrer vazamentos. O furo da saída do fio de energia da bomba submersa dever ser feito com broca, de preferência com uma broca de diâmetro ligeiramente menor do que do fio da bomba, fazendo com que o fio passe apertado. Para vedar esse furo usa-se silicone, por dentro e por fora.
Fig 02. Detalhe da entrada do filtro. A direita detalhe da vedação do nípel no cap. Não é usado cola para se vedar, somente dois anéis de borracha, um de cada lado do cap. Por dentro a luva rosqueável deve ser bem apertada, a fim de pressionar bem os dois anéis de vedação. Com os furos nos caps sendo feitos com a ferramenta adequada, de mesmo diâmetro dos nípels, não ocorrem vazamentos. Não é possível ver a continuação dos canos após o cotovelo soldável (no alto), observe esse mesmo desenho por uma vista lateral, na figura 4 para se ter uma noção tridimensional do filtro.
Fig 03. Detalhe da saída do filtro. A vedação é deita da mesma maneira, apenas com anéis de borracha. A única diferença aqui é que pelo lado de dentro não se usará a luva, mas um adaptador de mangueira, que encaixe a rosca com a rosca do nipel. Esse adaptador serve tanto para apertar as borrachas, vedando o filtro, como para encaixar um pedaço de mangueira para a saída da bomba submersa.
Fig 04. Aqui se vê como deve ser feita a entrada de água. Sendo toda confeccionada em PVC, ela auto sustenta o filtro na parede do aquário. O cotovelo rosqueável-soldavel é rosqueado no nípel. Note que na ponta do sifão de entrada de água, são feitos vários furos, para se dissipar a entrada, não criando um fluxo forte somente pela ponta do sifão, afim de evitar que algum peixe seja sugado. Seria algo semelhante à tela da ponta do sifão dos filtros externos.
Fig 05. Vista lateral da saída de água. Praticamente igual à entrada (Fig. 4), As diferenças são que o cano que irá ficar dentro do aquário não precisa ser tão longo, e nem precisa ter os furos. Adaptando-se o cotovelo pode-se direcionar o fluxo da água na direção desejada.
Considerações Gerais
O único lugar utilizado cola de silicone no filtro é para vedar a saída do fio de energia da bomba submersa.
Nas conexões rosqueáveis é necessário utilizar fita veda-rosca.
Nas conexões soldáveis, utiliza-se adesivo para canos de PVC (cola de PVC). Tendo-se o cuidado de deixar alguns dias secando em local arejado, para evitar contaminações no aquário.
A vedação entre os caps e o corpo do filtro é feita com anéis de borracha específicos para os caps, que são encaixados nos sulcos existentes. Importante dizer que é necessário fazer bastante força para fechar o filtro, pois os anéis de borracha causam atrito com o cano. Deixando a superfície bem molhada facilita.
Para retirar o cap, abrindo o filtro, é necessário força também, dando-se pancadas alternadas em lados opostos com um martelo facilita bastante.
O filtro só deve ser ligado cheio de água, pois a bomba pode se danificar se estiver submersa. Para fazer o filtro funcionar, é aconselhável seguir esta ordem:
- Fechar o cap do lado da saída do filtro (com a bomba submersa), e colocar uma rolha na ponta do cano da saída.
- Inserir todos os materiais filtrantes (de acordo com o gosto e necessidade de cada um). Uma boa alternativa para filtragem mecânica é fazer um rolo de perlon, mas bem frouxo, pois do contrário se entope rápido, e inserir no interir do corpo do filtro.
- Depois de colocados os materiais filtrantes, coloca-se o outro cap (do lado da entrada do filtro). Desrosqueia-se o sifão do nípel e enche-se o filtro até o máximo. Rosqueia-se o sifão novamente.
- Coloca-se a saída do filtro dentro da água do aquário ainda com a rolha, e então se coloca a entrada do filtro na água.
- Tira-se a rolha da saída do filtro e pode ligar a bomba.
Todo esse procedimento é necessário porque o filtro trabalha na horizontal, devendo assim ficar completamente cheio de água, para evitar danos a bomba submersa. Além disso, só estando com água para a bomba começar a funcionar e assim formar a pressão necessária dentro do filtro que irá fazer com que a água entre pelo outro lado.
A posição da bomba é importante, devendo ela ficar com a parte que suga água voltada para baixo, pois do contrário, possível ar que ainda reste dentro do filtro fará com que a bomba pare de funcionar.
É importante lembrar que para a bomba vencer a diferença de altura, ela irá perder um pouco da sua vazão. Apesar de que o filtro trabalhando na horizontal, a altura a ser vencida pela bomba é pequena.
Por: Aluizio Tomazelli
