Eu fiz a garrafa com 30 cm, pois precisava que ela fosse um pouco menor, a capacidade dela ficou em torno de 1250 ml.

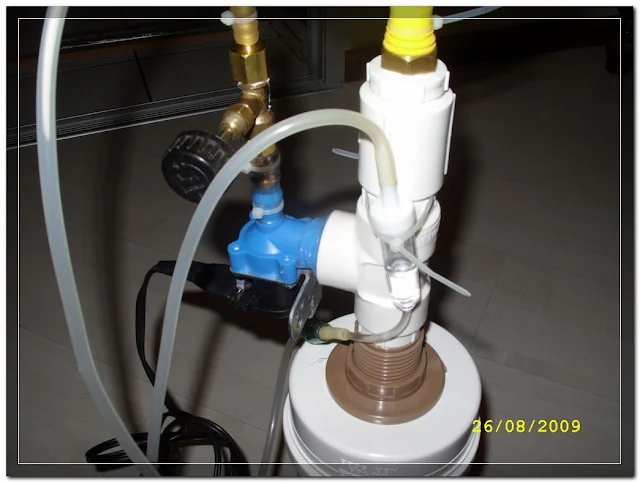

Aqui esta o conta bolhas feito com equipo de soro e logo abaixo dele esta a válvula anti-retorno. A válvula de ajuste fino (agulha) é uma utilizada em instalações de GLP (gás de cozinha) da marca jackwall com dois espigões, 1 de 1/8" e outro de 3/8". Para conectar a válvula agulha na solenóide eu utilizei um pedaço de mangueira 3/8" ligando a saída da solenóide na entrada da válvula agulha.

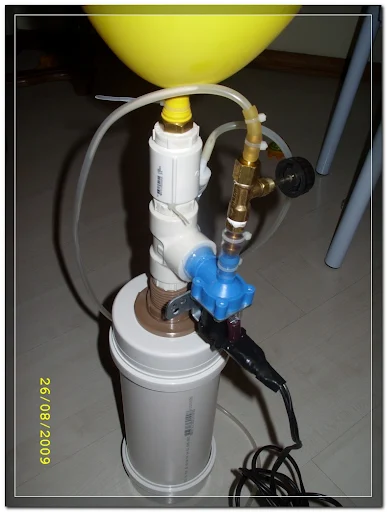

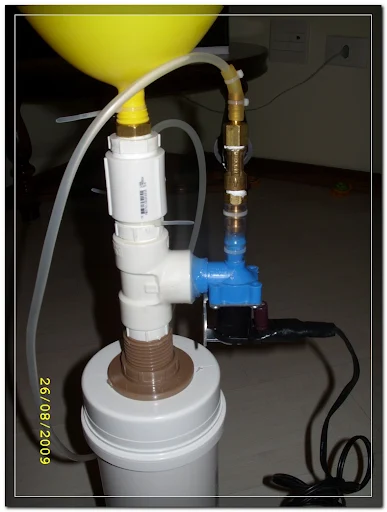

Aqui na vista lateral, da para ver que o cilindro é quase o mesmo do MPScheffer, a única diferença é que em vez de eu colocar o Cap (tampa) eu coloquei uma luva onde uma das extremidades vai no cilindro e na outra eu coloquei um espigão de 3/8" para pode utilizar a bexiga. Desta forma quando eu quero colocar a receita dentro da garrafa eu retiro a luva com a parte da bexiga.
A tubulação mais fina eu utilizei aquela mangueira da Boyu para aquário.
Descrição das peças.
Lista de Materiais.
Cilindro
- 2 Caps de 100mm
- 30 cm de cano PVC 100 mm
- 1 flange de 25mm com rosca
- 1 tubo de cola de pvc
- 1 T 25mm com rosca
- 2 Nips de 25mm
- 1 Valvula solenóide de maquina de lavar 220v.
- 1 Válvula agulha da Jackwall;
- 1 espigão de 3/8 para a válvula agulha;
- 1 espigão de 1/8 para a válvula agulha;
- 1 luva 3/4" com rosca dos dois lados
- 1 redutor de 3/4" para 1/2"
- 1 espigão de 3/8" para colocar no redutor de 1/2"
- 3 Bexigas;
- 1 válvula anti retorno (dessas de bombas de ar para aquário) para evitar que a água do equipo desça.
Algumas informações básicas
A solenóide foi feita no esquema do Milton ohta, com uma torneira de
maquina brastemp 220v, custou R$ 7,00 reais.
O sistema de segurança e reserva de gás também foi baseado nas idéias do Milton Ohta de utilizar 3 bexigas (uma dentro da outra)
A válvula agulha, é uma válvula para gas de cozinha, paguei R$ 7,00.
O contador de bolhas foi feito de equipo de soro que custou R$ 0,70.
Agradecimentos especiais ao Milton Ohta e também ao MPScheffer por terem compartilhado suas idéias.
Aguardo críticas e sugestões para que possamos melhorar ainda mais o sistema.
Postado por Ezio às 10:02 0 comentários
Marcadores: Injetor de CO2
CO2
ntrodução
Recentemente, com o auxílio da internet, e por ser uma novidade barata e fácil de fazer, o injetor caseiro de CO2 virou uma verdadeira coqueluche. Tem gente dizendo até que ele é "fundamental para quem quer ter plantas no aquário". Como resultado, tem muita gente usando-o sem ter a menor idéia de como realmente funciona, pra que serve, e qual a relação com os outros itens do aquário. Baseiam-se apenas no conceito simplista de que "o CO2 ajuda no crescimento das plantas" e saem usando. Parece que dá status dizer: "EU INJETO CO2", e todo mundo quer aprender a montar um injetor, até quem nem tem plantas naturais!
Este artigo vai ensinar como montar o injetor caseiro (só precisa de umas poucas linhas para isso) mas, antes disso, vamos discutir a real necessidade de injeção de CO2 e em que situações ele é uma vantagem.
Afinal o CO2 é necessário?
A confusão já começa com a própria pergunta. Se você quer saber se o CO2 é necessário para ter plantas no aquário, a resposta é simples: SIM! O CO2 é um ítem fundamental para a fotossíntese das plantas, um processo onde elas pegam o CO2 e, com ajuda de luz e alguns outros nutrientes, transformam-no em açúcares, carbohidratos e outros compostos vitais, liberando oxigênio no final.
Sem o CO2 as plantas são incapazes de realizarem este metabolismo normal e morrem rapidamente. Acontece que o CO2 é um composto que faz parte da nossa atmosfera (todo mundo já ouviu falar do "efeito estufa" que é causado pelo excesso de CO2 no ar), e além disso ele dissolve muito facilmente na água. Por isso toda água sempre tem algum teor de CO2 dissolvido nela. A pergunta correta então é: "Afinal é necessário INJEÇÂO EXTRA de CO2 para as plantas crescerem no aquário?" E a resposta para esta pergunta também é bastante simples: DEPENDE! :-)
Como já dissemos, toda água tem um pouco de CO2 dissolvido nela, que vai ser usado pelas plantas para realizar fotossíntese. Mas, dependendo dos outros ítens da sua montagem, esta quantidade pode ou não ser suficiente para que as plantas realizem a fotossíntese a uma taxa mínima necessária para ficarem saudáveis e bonitas. Alguns ítens muito importantes são:
Basta olhar para a lista acima para perceber que a questão é muito mais complexa. A química da água influi porque ela determina diretamente qual a quantidade de CO2 dissolvido que consegue ficar em equilíbrio com o CO2 gasoso na atmosfera. A filtragem e a circulação da água também influem diretamente no teor de CO2, porque da mesma maneira que ele dissolve facilmente na água, ele escapa da água com igual facilidade. Você pode pensar no seu aquário como uma grande garrafa de refrigerante, porque o "gás" do refrigerante é justamente o CO2. O que acontece quando a gente "agita" o refrigerante? Sai todo o gás, certo? O mesmo acontece com o aquário...quanto mais a água for "agitada" por causa da filtragem e circulação, mais CO2 escapa e menor é o teor dele dissolvido. A quantidade e o tipo de plantas também influi porque quanto mais plantas, mais CO2 vão consumir e, se este começar a faltar elas vão competir entre si. Aí as espécies mais resistentes e adaptáveis começam a prejudicar o crescimento das espécies mais sensíveis. A luz e os nutrientes influem porque elas também fazem parte da fotossíntese. Como dissemos, existe uma taxa mínima de fotossíntese para que elas fiquem saudáveis, mas se você aumentar equilibradamente a oferta do trio LUZ/NUTRIENTES/CO2, as plantas irão alegremente acelerar a taxa de fotossíntese a níveis anormalmente altos e crescer como loucas.
Chegamos então à seguinte conclusão: se você quer ter uma quantidade média de plantas bonitas, saudáveis, com as folhas bem verdinhas, e a sua montagem é tal que iluminação e nutrientes são adequados e o teor de CO2 dissolvido é suficiente para garantir o mínimo necessário de fotossíntese, então a resposta é: NÂO! Você não precisa nem deve injetar CO2 extra. Agora, se você quer um aquário super-plantado, super-iluminado, com dezenas de espécies variadas que cresçam super-rápido, soltando bolhas de oxigênio no fim do dia, daí sim vai ser indispensável injetar CO2.
Mas o que eu faço então?
Bom, acima de tudo NUNCA, JAMAIS acredite que é só injetar CO2 e as folhas vão parar de amarelar e morrer, e que as plantas vão começar a crescer que nem loucas. Isso está completamente errado...CO2 não resolve o problema de plantas que estejam definhando! Você estará apenas pondo em risco a qualidade e estabilidade do seu aquário, a vida das suas plantas e principalmente a dos seus peixes. Se as suas plantas estão indo mal, primeiro você vai ter que equilibrar todos os outros itens do aquário:
- Tenha uma iluminação adequada. A questão de iluminação para plantas também é bastante complexa e extensa demais para colocar aqui, procure outros artigos específicos sobre isso.
- Use algum fertilizante para o cascalho, e tenha uma camada de cascalho adequadamente espessa (as raízes precisam crescer, em muitas espécies são elas que absorvem a maior parte dos nutrientes);
- Use também um fertilizante líquido (em outras espécies os nutrientes são absorvidos mais rapidamente pelas folhas);
- Tenha uma filtragem correta, nem muito forte e nem muito fraca, nunca esquecendo de limpar o filtro e das trocas parciais. Evite aeradores e filtros que agitem demais a água.
- Mantenha preferencialmente o pH entre 6,2 e 7,4, dureza média para baixa, e temperatura entre 20 e 27°C.
Fazendo isso, a maioria das plantas mais comuns muito provavelmente estarão saudáveis e com um bom crescimento, pois a fotossíntese estará funcionando normalmente. Não se engane, nem se deixe enganar, pensando que o crescimento está muito lento, pois na natureza, em geral o crescimento também é lento. Se e quando tudo isso estiver funcionando bem, daí você pode pensar em estimular as plantas com CO2 extra (aumentando a fotossíntese), fazendo com que elas cresçam anormalmente rápidas, soltem bolhas de oxigênio etc. Porém quando injetar o CO2, você vai ter que aumentar os outros nutrientes e a iluminação também, senão estará apenas desperdiçando CO2. Muitas vezes já foi dito que a falta de um dos três elementos principais, para a fotossíntese (nutrientes, iluminação e CO2), vai limitar o crescimento das plantas. Mas isso também não é completamente correto, pois o excesso de apenas um elemento (ou de um nutriente) pode simplesmente parar com o crescimento das plantas e/ou favorecer o crescimento de algas.
Como montar o injetor
OK, se você leu e entendeu tudo que foi discutido acima, então agora está preparado para aprender a montar e usar corretamente um injetor caseiro de CO2, que como já dissemos é extremamente simples.
Material para a garrafa:
- 1 garrafa de plástico de 2 litros, com tampa;
- 1 mangueirinha fina de plástico (dessas usadas em aquários com bomba de ar);
- 1 pedra porosa (opcional);
- Silicone para aquário.
Procedimento: Faça um furo na tampa da garrafa, de modo que a mangueirinha passe bem apertada por ele. Insira a mangueira até ela entrar cerca de 3 cm abaixo da tampa, e depois passe silicone em volta do furo para selar. Deixe secar por 1 dia. A mangueira deve ser comprida o suficiente para ir da posição da garrafa até o fundo do aquário. Coloque uma pedra porosa na saída da mangueira se quiser bolhas mais finas.
Material para a mistura:
Procedimento: Dissolva bem o fermento, o açúcar e o bicarbonato na água. Despeje dentro da garrafa e feche bem. As bolhas em geral levam cerca de 1 hora para começarem a sair. Um injetor bem montado vai ficar produzindo bolhas por cerca de 10-15 dias.
Apresentamos aqui apenas uma descrição bem básica de uma das maneiras de montá-lo. Existem muitas variantes que podem ser encontrados em outros artigos na net. Também existem alguns comentários e detalhes que podem ajudar quem quer usar ou otimizar o CO2 caseiro, mas isso também fica pra outros artigos. Pois o objetivo principal aqui era de esclarecer e preparar o interessado para que ele tome a sua decisão baseado em informações racionais e não em modismo!
