Material para o cilindro:
• 1 – Tubo PVC 100mm de 40 cm; (Suporta 2,5 L de mistura caseira – um PET)
• 2 - Cap’s de 100mm com anel;
• 2 - Nip’s ¾ (25mm) de rosca;
• 2 - Aneis de burracha para os cap´s;
• 1 – “T” ¾ (25mm) de rosca;
• 1 – Flange da Tigre com rosca interna de ¾ (25mm);
• 1 – Cap de ¾ (25mm) de rosca;
• 1 – Equipo (Soro);
• 1 – Registro p/equipo (Soro);
• 1 – Equipo (Soro);
• 1 – Válvula para ozonizador de água (filtro – Ozônio);
• 2m – Mangueirinha de silicone;
Material para difusor:
• 1 – Bebedouro de passarinho médio;
• 1 – Vela para filtro (Pode ser usada recorte-a para que entre no bebedouro);
• 4 – Ventosas pequenas (Procure a de silicone é melhor);
Vamos as fotos;
As conecções que deverão ser usadas;
Pegue um dos cap e faça um furo no meio use a gualga, as ferramentas ideais para o mesmo é uma máquina de furar com broca de 1/2 e termine com uma groza...
Detalhe da galga que vem no frange...
O Cap já furado para a adpitação do frange;
Detalhe do furo por dentro com o anel que não deve esquecer de colocar para a perfeita vedação;
Detalhe da conecção de 3/4 (25mm) do frange;
Montagem do tubo de 100mm já com os Cap´s.
O frange deverá ser colocado no cap de dentro para fora deixando a roste de 3/4 para fora, conforme foto...
Monte os nip´s de 3/4 um em cada lado do "T" deixando a ponta frontal livre sendo uma das pontas para o cap de 3/4 que é a tampa do cilindro...
Na parte frontal do "T" coloque a válvula...
Essa Valvula para ozonizador de água (filtro – Ozônio) deve ser ligada no máximo 8 horas dia, pois ela esquenta, mas não passa o calor para o cilindro de plástico sem prejudicá-lo, aconselho coloca-la em um TIMER;
O cilindro semi montado...
Parte superior do cilindro todo montado:
- Com a Vávula, o equipo (Soro), Registro do equipo, manguerinhas...
Detalhes...
Com o difusor...
Vista lateral na direita...
Vista na esquerda...

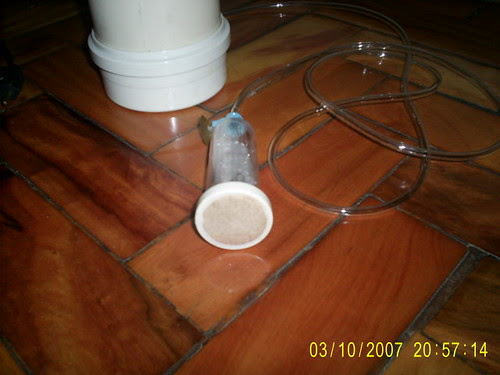

Difusor já montado...
Na vertical...
Vista da pedra de filtro colada com cola quente no bebedouro de passarinho.
Na lateral...
Em funcionamento...
Montado em funcionamento no aquário.
Segurança do cilindro FVM em PVC...
Conforme análise feita por um colega nosso Diego, chegou-se a seguinte conclusão...
Sabemos que cilindros industriais de CO2 podem oferecer pressões que variam de 5-40 Lbf/pol², Partindo da hipótese que um sistema caseiro de CO2 atinja pressão equivalente a 40 Lbf/pol², podemos transformar este valor em Mpa... Assim, teremos:
40 x 0,00689441= 0,2757764 MPa...
levando-se em consideração que o cloreto de polivinil...
(PVC, utilizado em tubulações industriais) pode suportar valores de pressão acima de 35 MPa (0,5 MPa PVC 'comum'),
